贴片电容的分类及常用知识
添加时间:2022-12-30 来源:网络收集

贴片电容的分类及常用知识

贴片电容的尺寸表示法有两种,一种是英寸为单位来表示,一种是以毫米为单位来表示,贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512,是英寸表示法,04表示长度是0.04英寸,02表示宽度0.02英寸


贴片电容的命名所包含的参数有尺寸、材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。


例风华系列的贴片电容的命名:

0805CG102J500NT

0805:是指该贴片电容的尺寸套小,是用英寸来表示的08表示长度是0.08英寸、05表示宽度为0.05英寸

CG:是表示做这种材质,这个材质一般适合于做小于10000PF以下的贴片电容

102:是指贴片电容容量,前面两位是有效数字、后面的2表示有多少个零102=10×102也就是=1000PF

J:是要求贴片电容的容量值达到的误差精度为5%,介质材料和误差精度是配对的

500:是要求贴片电容承受的耐压为50V同样500前面两位是有效数字,后面是指有多少个零。

N:是指端头材料,现在一般的端头都是指三层电极(银/铜层)、镍、锡

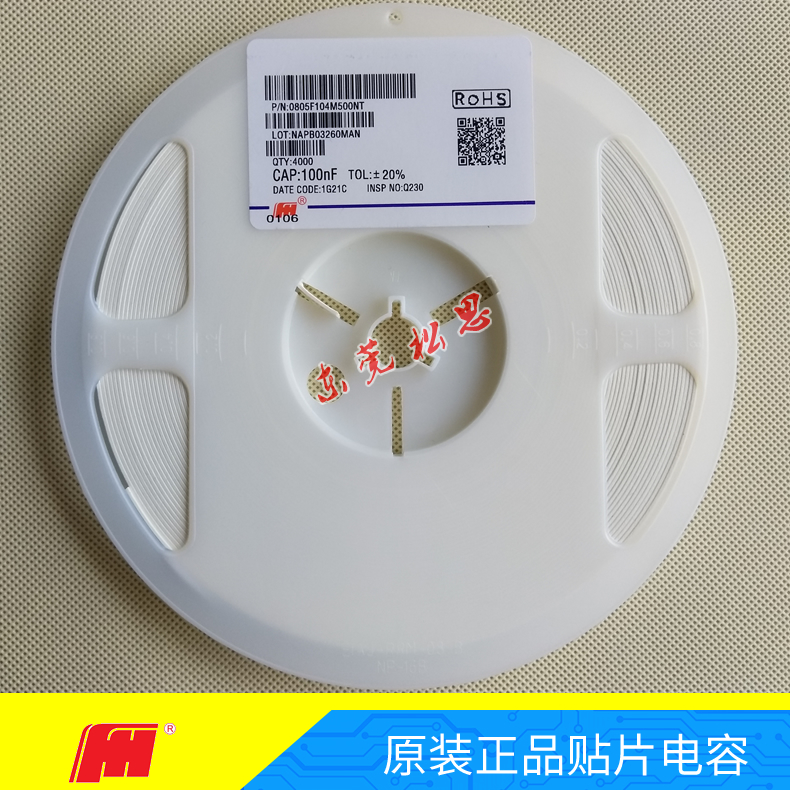

T:是指包装方式,T表示编带包装,B表示塑料盒散包装贴片电容的颜色,常规见得多的就是比纸板箱浅一点的黄,和青灰色,这在具体的生产过程中会有产生不同差异


贴片电容系列电压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V


尺寸表示法有两种,一种是英寸为单位来表示,一种是以毫米为单位来表示,贴片电容系列的型号有0201、0402、0603、0805、1206、1210、1812、2010、2225等。
